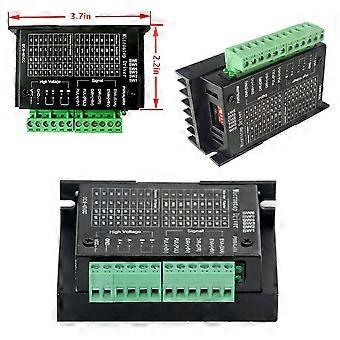

Motordriver: 9V-42V DC strømforsyning, H-bro bipolær konstant faseflowdrev. Den maksimale 4.0A af de otte slags udgangsstrøm. Motordriver: Energibesparende halvautomatisk strømlåsefunktion, indbygget temperaturbeskyttelse og overstrømsbeskyttelse. De største 32 underafdelinger af de 6 modeller er valgfrie. : 40Ncm bedrift ; Nominel strøm 1,7A og modstand 1,5 ohm; 1.8 . trin vinkel; bipolær 4-leder. Tip: Få motoren til at forbinde til en konstant strøm eller chopper-drevcontroller, du tester motoren. Tilslutning af motoren direkte til en strømforsyning vil ødelægge motoren. Kun urpulssignalet kan være tofaset bipolært for at opnå lavt vibrationsarbejde med høj effektivitet. TB6600 Driver: Enkeltchip bipolær sinusmikrotrindriver. Ny BiCD 0,13 nm proces. Op til 42V. 5 inddelingstilstand (1/1,1/2,1/4,1/8,1/16,1/32). Udgangsstrøm: IOUT=4.0A (i 100ms). nominel udgang: IOUT=3.5 A Modstand(a+)=0,4 Alarm udgang pin strøm: Ialert = 1mA Overvågning af udgangsstift (MO): Imo = 1mA Bryd igennem den enkelte strømforsyning. Indbygget overophedningsbeskyttelse (TSD) kredsløb. Underspændingsbeskyttelse, indbygget (UVLO) kredsløb. Indbygget overstrømsdetektion (ISD), kredsløb. Kan styre 2-faset rotation frem og tilbage, med 1-2,W1 -2,2W1 -2,4W1 -2 fase excitationstilstand. Nema 17 : Motortype: Bipolær stepper Fasemodstand: 1,5 Ohm Faseinduktans: 2,8 mH Stævning :2.2N.cm Inerti: 54g.cm2 Holder :40N.cm Trinvinkel: 1,8 Motorvægt: 280g Trinvinkelnøjagtighed: + -5% (fuldt trin, ikke belastning) Modstand nøjagtighed: + -10% Induktans nøjagtighed:+ -20% Temperaturstigning: 80 grader Maks. (nominel strøm, 2 faser tændt) Omgivelsestemperatur: -20 grader - + 50 grader Isolationsmodstand: 100M Min, 500VDC Fornærmelse Styrke: 500VAC for en Forbindelse: Rød (A +), Grøn (A-), Gul (B +), Blå (B-) farve: Sort+sølv Materiale: ABS + metal Pakkens indhold: 1 * TB6600 motordriver 1 * Nema 17 motor 1 * Monteringsbeslag 4 * Skruer 4 * M3 skruer 2 * Indvendig sekskantnøgle Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målingsfejl er +/- 1-3 cm.
