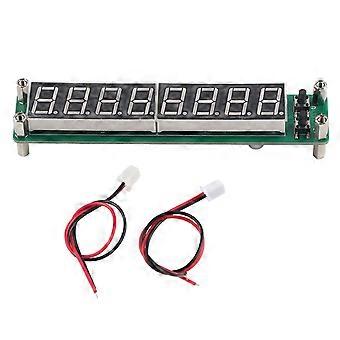

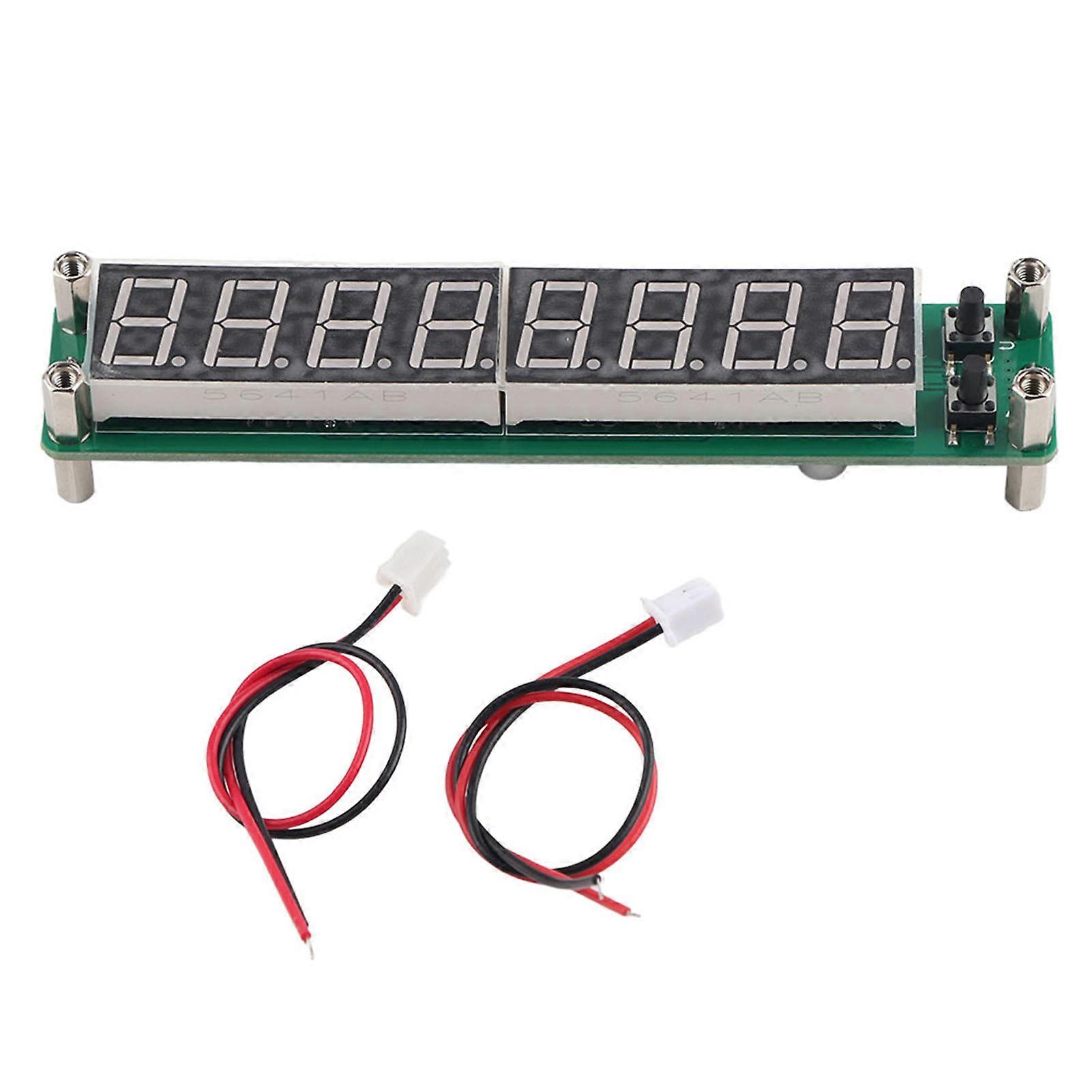

PLJ-8LED er en omkostningseffektiv frekvensvisningskomponent i 8-bit digital rørvisning. Det bruges hovedsageligt til visning af frekvensværdier for transceiver og andet udstyr og kan også bruges til konventionel frekvensmåling. Denne komponent har egenskaberne kompakt og delikat, pålidelig ydeevne, god visuel effekt og lave omkostninger. _x000D_ _x000D_ Funktioner: _x000D_ Med Microchips PIC16F648A, 2,4 GHz frekvensmåler. _x000D_ Brug af temperaturkompenseret spændingsstyret krystaloscillator (2.5 ppm VC-TCXO). _x000D_ Unik gate-kontrol og præcis tidsalgoritme (ikke-tidsbestemt afbrydelse). _x000D_ Gate (skærmopdatering) tid 0.01 sekunder / 0.1 sekunder / 1.0 sekunder, visningsfrekvensværdi i realtid. _x000D_ Single-ended input design, tre-kanals frekvensmåling (lav kanal / høj kanal / Auto Channel). _x000D_ Dobbelt frekvensdesign, værdi og IF / ned-tilstand kan forudindstilles separat. _x000D_ Ved hjælp af otte 0,56 tommer digital skærm med høj lysstyrke, otte justerbare lysstyrker. _x000D_ Kredsløbet er enkel og rimelig struktur, to-knaps kontrol, enkel betjening. _x000D_ Indstillingerne gemmes automatisk, start direkte opkald. _x000D_ _x000D_ _x000D_ Specifikation: _x000D_ Model: PLJ-8LED-H_x000D_ _x000D_ Type: Baggrundsbelysning skrifttype rød, Baggrundslys skrifttype blå (valgfrit)_x000D_ _x000D_ 1. Gate-tid: _x000D_ 0,01 S _x000D_ 0,10 S _x000D_ 1,0 S _x000D_ _x000D_ 2. Målekanaler (kanaler har lav impedans): _x000D_ Lav kanal _x000D_ Måleområde: 0,1 MHz ~ 60 MHz _x000D_ Nøjagtighed: 100Hz (0,01 1s gatetid) _x000D_ 10Hz (0,1 sekunders gate) _x000D_ 1Hz (1,0 sekunder, når porten) _x000D_ Lav kanalfølsomhed: _x000D_ 0,1 MHz ~ 10 MHz: bedre end 60mVPP _x000D_ 10 MHz ~ 60 MHz: bedre end 60mVPP _x000D_ 60 MHz ~ 75 MHz: Ikke testet _x000D_ høj kanal (divideret med 64) _x000D_ Måleområde: 20 MHz ~ 2,4 GHz _x000D_ Nøjagtighed: 6400Hz (0,01 sekunder gate) _x000D_ 640 Hz (0,1 1 sek. gatetid) _x000D_ 64Hz (1.0 1s gatetid) _x000D_ Høj kanalfølsomhed: _x000D_ 20 MHz ~ 30 MHz: bedre end 100mVPP _x000D_ 30 MHz ~ 60 MHz: bedre end 50mVPP _x000D_ 60 MHz ~ 2,4 GHz: ikke testet _x000D_ Automatisk kanal _x000D_ Vælges automatisk i henhold til indgangssignalets frekvens høj eller lav kanalkanal, der identificerer frekvensen på 60 MHz. Såsom når indgangssignalet amplitude er større end 60 MHz shorttage kan ikke automatisk vælge høj kanal, skal kanalen manuelt vælge højfrekvent måling. _x000D_ 3,IF-indstillinger _x000D_ Uafhængigt dobbelt-IF-design, juster minimumsfrekvenstrinnet på 100 Hz, frekvensområde 0 ~ 99,9999 MHz, kan indstilles til at øge eller mindske IF-frekvenstilstanden. _x000D_ 4. Hyppighed _x000D_ Brug af 5032-pakke 13.000MHz Opvarmning voltage styret krystaloscillator (VC-TCXO), frekvensstabilitet på 2.5 ppm. _x000D_ 5. Driftsspænding _x000D_ DC-indgang: DC 9V ~ 15V (med beskyttelse mod omvendt polaritet) _x000D_ 6. Nuværende _x000D_ Maksimalt 160 mA (testbetingelser: 1) DC12V strømforsyning; 2) rød LED; 3) otte lysstyrke) _x000D_ 7. Otte LED-display, det højeste display otte cifre. _x000D_ 8. Otte LED-lysstyrke er justerbar, fabriksindstillet til maksimal lysstyrke. _x000D_ 9. Fysiske dimensioner, længde x bredde x højde: 125,5 mm x 25,5 mm x 21,5 mm _x000D_ 10. Komponentkvalitet 46 g (NW) _x000D_ 11. Indbygget grænseflade _x000D_ 12.DC IN (strømgrænseflade): HX2.54-2P-stik _x000D_ 13.RF IN (signalindgang): HX2.54-2P-stik _x000D_ 14.ICSP (programmeringsgrænseflade): 2,54-6P pin _x000D_ 15. Vægt: Ca. 47 g / 1.7oz_x000D_ _x000D_ _x000D_ Pakkeliste: _x000D_ 1 x frekvenstæller _x000D_ 2 x kabel
