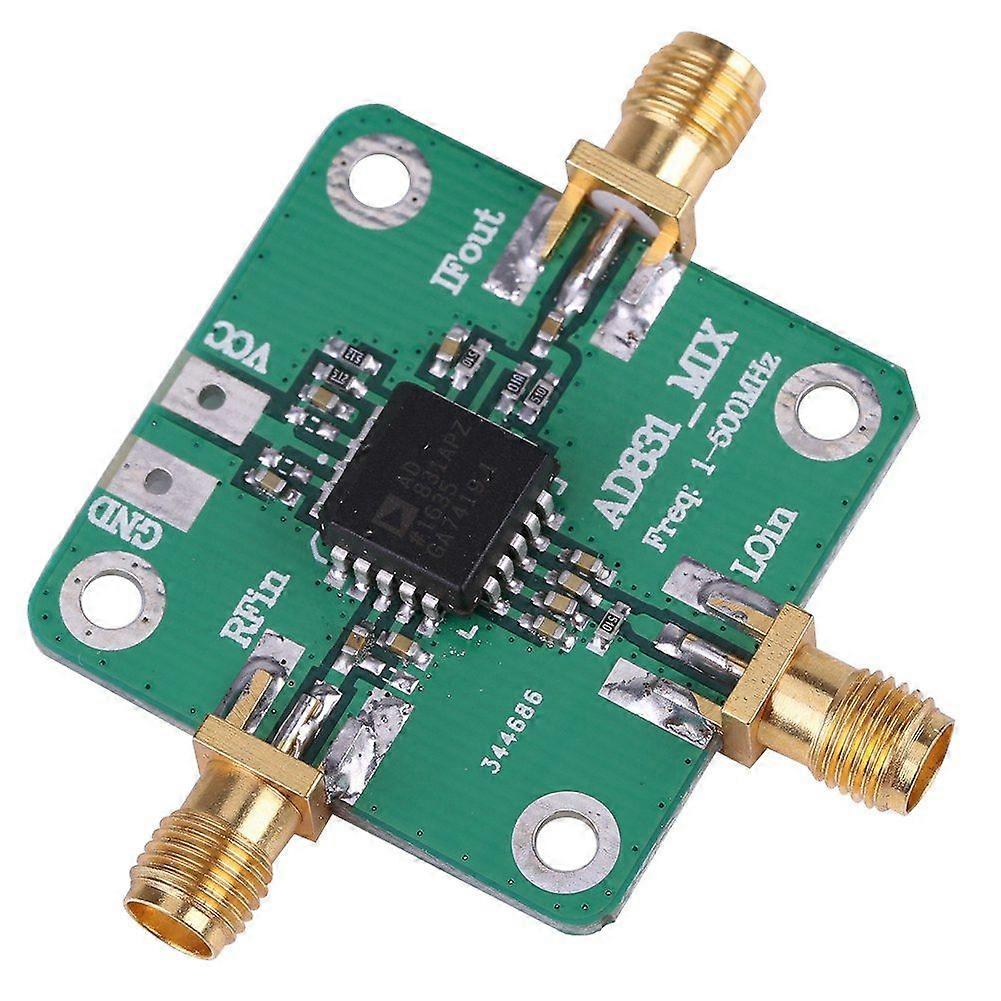

Funktioner: AD831 er en lav forvrængning, bredt dynamisk område, enkeltchipmixer, velegnet til HF- og VHF-modtager RF-IF-frekvens, anden mixer i DMR-basestation, DC-basebåndkonvertering, kvadraturmodulation og demodulation og ultralydsbilleddannelse, frekvensskiftdetektion og andre applikationer. AD831 har givet +24 dBm tredjeordens intermodulationsskæringspunkt, realisering af -10 dBm LO-effekt, uden behov for et LO-drev med høj effekt. Der er ingen tilsvarende afskærmnings- og isoleringsproblemer, derfor reducerer systemomkostningerne sammenlignet med den passive mixer for at forbedre systemets ydeevne. Mixeren er designet som en enkelt strømforsyning, RF-, IF- og LO-porte med DC-isolationskondensator, nem at bruge. Driftsfrekvensen for RF- og LO-indgangene kan være så høj som 500MHz. IF-udgangen er enkeltendespændingsudgang. Med 250 MHz udgangsbåndbredde. En enkelt modstand forbundet mellem ben OUT og FB bruges til at indstille forstærkningen. Forstærkeren har lave DC-offset-egenskaber, så den kan bruges i DC-basebåndsfrekvenskonvertering og kvadraturamplitudedemodulation. Når mixerens udgang amplifier og den optimale kildeimpedans, er SSB-støjtallet for mixeren 10.3dB ved 70MHz. Til forskel fra den passive mixer er der intet indsættelsestab, intet behov for ekstern dupleksenhed og intet behov for passiv afslutning til AD831. Specifikationer: RF-indgang: 0,1-500MHzRF-indgang: +10dBm (1dB kompressionspunkt)Lokal oscillatorindgang: 0,1-500MHzLokal oscillatorindgang: -10dBmIF-udgang: 0,1-200MHzStrømforsyningsspænding: 9--11V enkeltendt strømforsyningStørrelse: 33*33mm/1,3*1,3inPakken indeholder:1 x frekvensmixer
