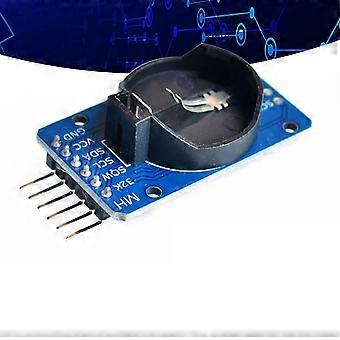

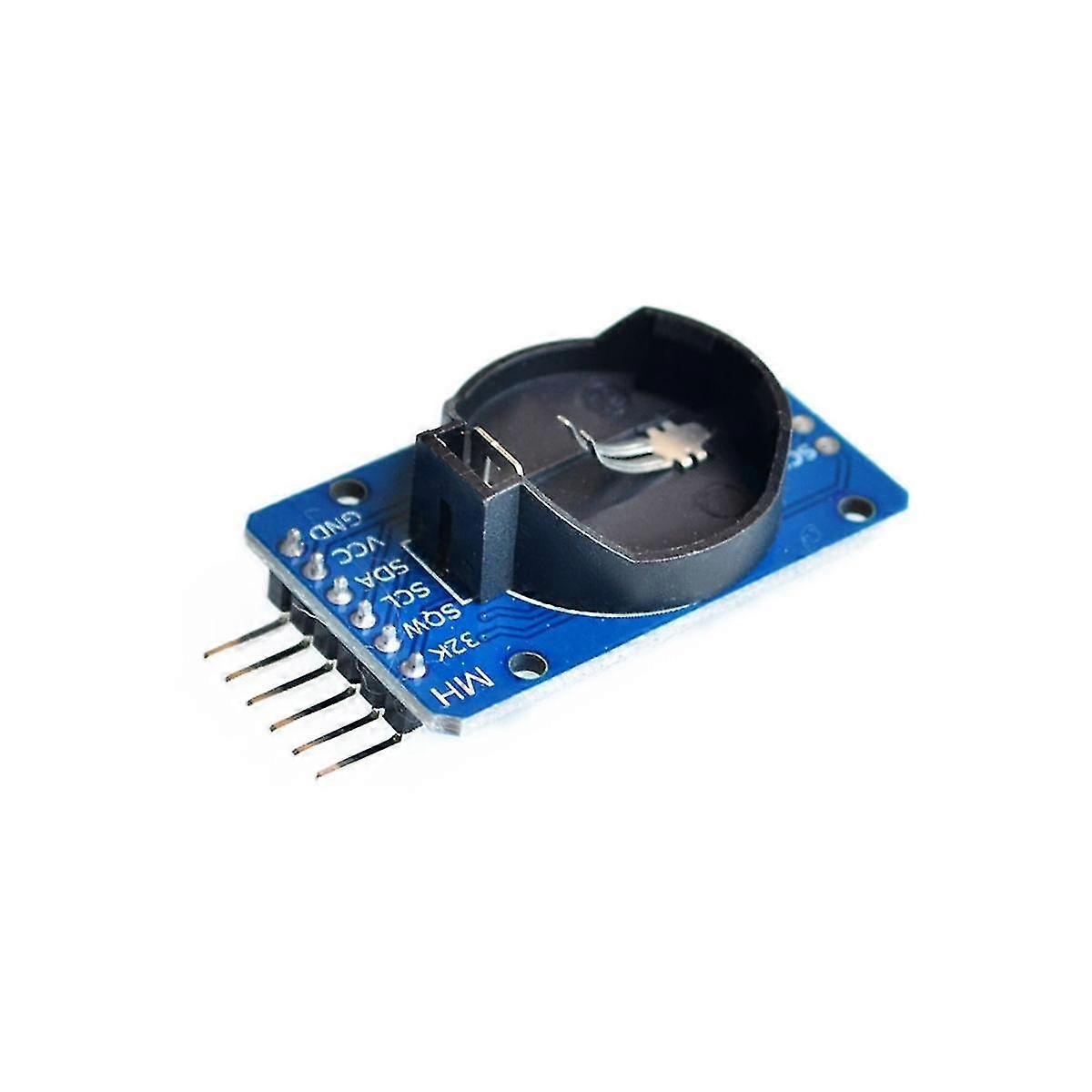

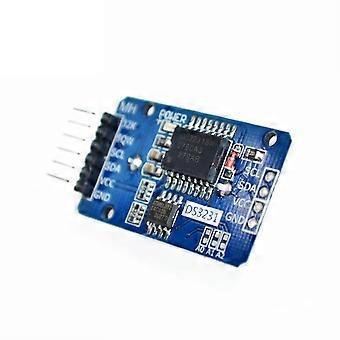

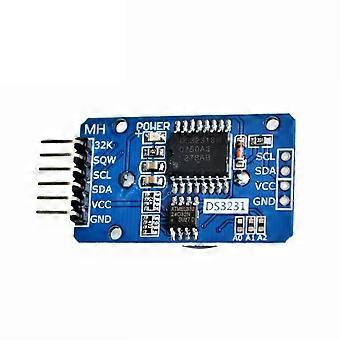

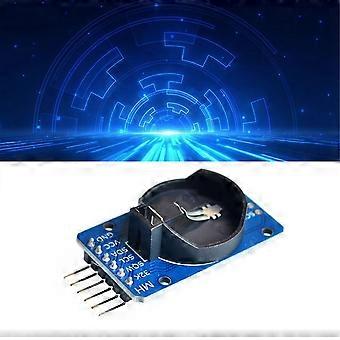

DS3231 er et billigt, højpræcisions I2c realtidsur () med integreret temperaturkompenseret krystaloscillator (Tcxo) og krystal. Enheden indeholder et batteriindgang for at opretholde timingen, når strømmen er afbrudt. Integrerede krystaller forbedrer enheder og reducerer antallet af komponenter i produktionslinjer. S3231 fås i kommercielle og industrielle temperaturområder og fås i en 16-benet 30omil So-pakke. Gemmer information om sekunder, minutter, timer, ugedag, dato, måned og år. Måneder med mindre end 31 dage justeres automatisk, inklusive korrektioner for skudår. Urets arbejdsformat kan være 24-timers eller 12-timers format med /Am/Pm-indikation. Giver to programmerbare kalenderalarmer og en programmerbar firkantbølgeudgang. Adresse og data transmitteres serielt via L2c tovejsbussen. Et temperaturkompenseret spændingsreference- og komparatorkredsløb overvåger Vcc-status, registrerer strømforsyningsfejl, leverer et nulstillingsudgang og skifter automatisk til backupstrøm, når det er nødvendigt. Monitorpinden kan bruges som manuel indgang til at generere en Mp-nulstilling. Ud over sin høje timingnøjagtighed har Ds3231 også flere andre funktioner, der udvider systemværtens yderligere muligheder. Enheden integrerer en meget digital temperatursensor, som kan tilgås via I2c*-grænsefladen (samt tiden). Nøjagtigheden af ​​denne temperatursensor er 3°C. On-chip-styringskredsløb muliggør automatisk strømforsyningsdetektion og styrer strømskift mellem primær strøm og backupstrøm (lavspændingsbatteri). Hvis hovedstrømforsyningen afbrydes, fortsætter enheden med at levere timing og temperatur med upåvirket ydeevne. En on-chip-nulstillingsfunktion kan bruges til at genstarte systemets mikroprocessor, når hovedstrømforsyningen tilsluttes igen, eller spændingsværdien vender tilbage til det acceptable område. 1. Andre Iic-enheder kan kaskaderes. 24C32-adressen kan ændres ved at kortslutte A0/A1/A2. Standardadressen er 0X57. 2. Nødvendig batterimodel: Cr2032, så uret stadig kører normalt, efter at systemet er slukket. 3. Arbejdsspænding: 3,3-5,5V 4. Urchip: Højpræcisions-urchip DS3231 5. Urnøjagtighed: Inden for området 0-40, nøjagtighed 2 ppm, årlig fejl på ca. 1 minut 6. Med kalenderalarmfunktion 7. Programmerbar firkantbølgeudgang 8. Realtidsuret genererer sekunder, minutter, timer, ugedag, dato, måned og år og giver kompensation gyldig indtil 2100. 9. Chippen har sin egen temperatursensor med en nøjagtighed på 3°C. 10. Hukommelseschip: At24c32 (Lagerkapacitet 32k) 11. Businterface, høj transmissionshastighed 400kHz (når arbejdsspændingen er 5V) Kabelføringsinstruktioner (med R3 som eksempel): SCL-A5 SDA-A4 VCC-5V GND-GND Bemærk: Forskellige batcher kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen. Farve: Som vist Materiale: PCB Pakkens indhold: 1 * DS3231-modul Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige visninger kan forårsage, at farven på varen på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
