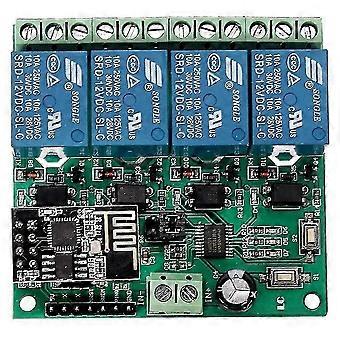

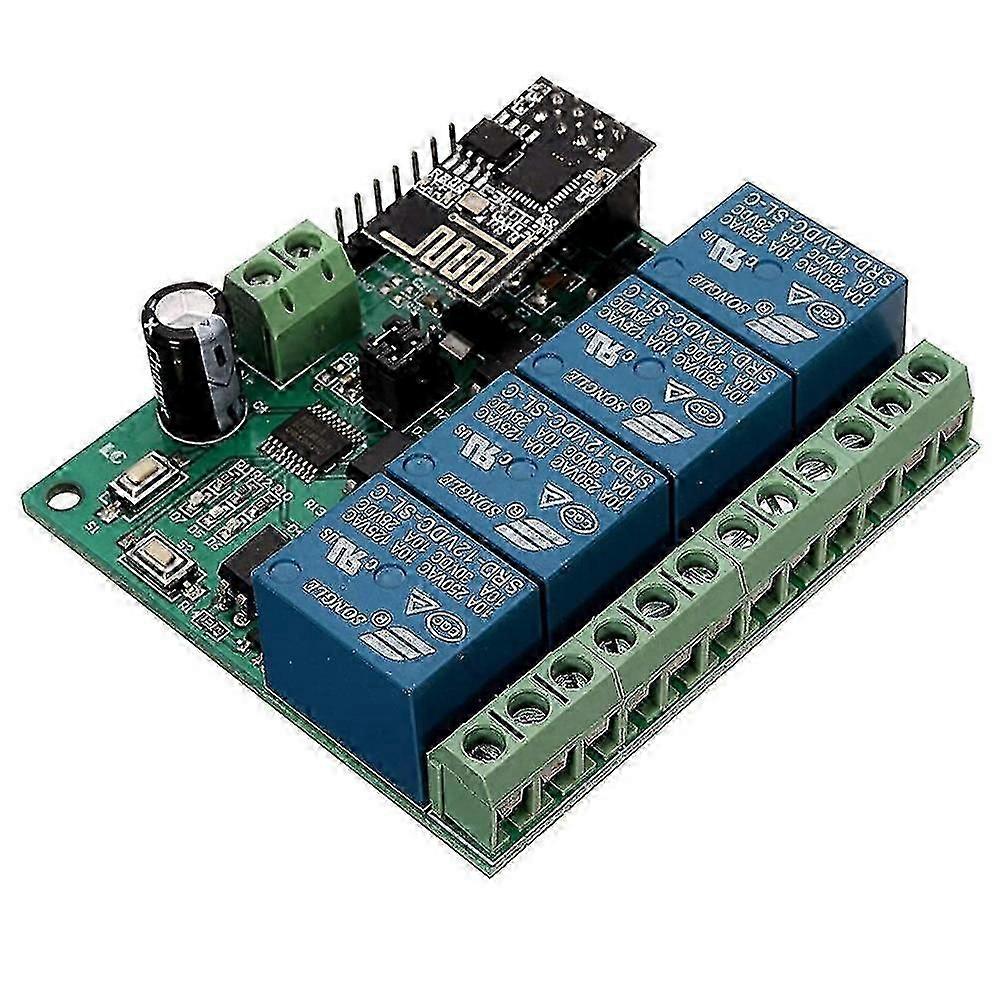

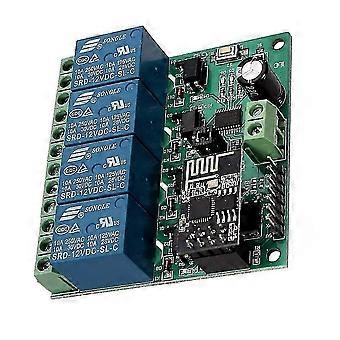

Farve: Blå Materiale: PCB Produktnavn: Relæmodul LED D6 (grøn): Driftsstatusindikator, detaljerne er som følger: (1) Når enheden er slukket, konfigureres eller afbrydes routeren fra routeren. (2) 0,5 sekunders hurtig blinkning indikerer, at mobiltelefonapplikationen konfigurerer WIFI-kontoen og adgangskoden til ESP-01-modulet. (3) 2 sekunders langsom blinkning fuldfører konfigurationen og venter på at etablere en forbindelse til mobiltelefonen via TCP. (4) LED'en er altid tændt, hvilket indikerer, at TCP-forbindelsen til mobiltelefonen er vellykket. De reserverede to jumperforbindelser: Normalt indsættes de i bunden, dvs. RX til RX1, TX til TX1. Når du bruger dem som USB-moduler, skal du indsætte dem i den øverste COM1 COM2 COM3 COM4: Fælles terminal NC1 NC2 NC3 NC4: Normalt lukket NO1 NO2 NO3 NO4: Normalt åben Relæstyring (hexadecimalt format): Afbrydelsesrelæ 1: A0 01 01 A2 Lukket relæ 1: A0 01 00 A1 Åbent relæ 2: A0 02 01 A3 Lukket relæ 2: A0 02 00 A2 Afbrydelsesrelæ 3: A0 03 01 A4 Lukket relæ 3: A0 03 00 A3 Afbrydelsesrelæ 4: A0 04 01 A5 Lukket relæ 4: A0 04 00 A4 Kortstørrelse: 59 * 40 mm Pakkens indhold: 1 x DC12V ESP8266 firekanals Wifi-relæ Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan afvige en smule fra den virkelige vare på grund af billedet. Den tilladte målefejl er +/- 1-3 cm.
